Код ISO алмазных фрез

Расшифровка кодировки ISO или как узнать о фрезе все по ее артикулу.

У каждой фрезы, как правило, есть цифровое обозначение (код ISO). Наличие кода ISO - это залог качества и означает, что производитель работает по международным стандартам, установленным Международной Организацией по Стандартизации (ISO, International Organization for Standardization).

Код ISO (чаще всего - это артикул фрезы) представляет собой набор цифр из 5 групп, по 3 цифры в каждой. На сегодняшний день есть два стандарта производства алмазных фрез, один из которых возможно в скором времени выйдет из оборота, так как новая кодировка ISO несет в себе больше информации. Но пока он до сих пор используется, мы расскажем Вам про оба варианта.

Разберем кодировку алмазных фрез на примере "шарика" (производство Беларусь):КОД ИСО



1 группа цифр 2 группа цифр 3 группа цифр 4 группа цифр 5 группа цифр

Материал рабочей части

(Алмаз искусственный)

Металлическая связка, гальванический способ нанесения Тип хвостовика Форма рабочей части

Размер алмазного зерна

(абразивность, гритность)

Диаметр рабочей части
(самое толстое место рабочей части)
80 6 10 4 001 514 031
А B L2 C ↑A L1↓
8 5 6 10 4 001
029
031

Материал рабочей части
(Алмаз искусственный)

Размер алмазного зерна
(абразивность, гритность)
Металлическая связка,
гальванический способ нанесения
Тип хвостовика Общая длина фрезы Форма рабочей части Длина рабочей части

Диаметр рабочей части
(самое толстое место рабочей части)

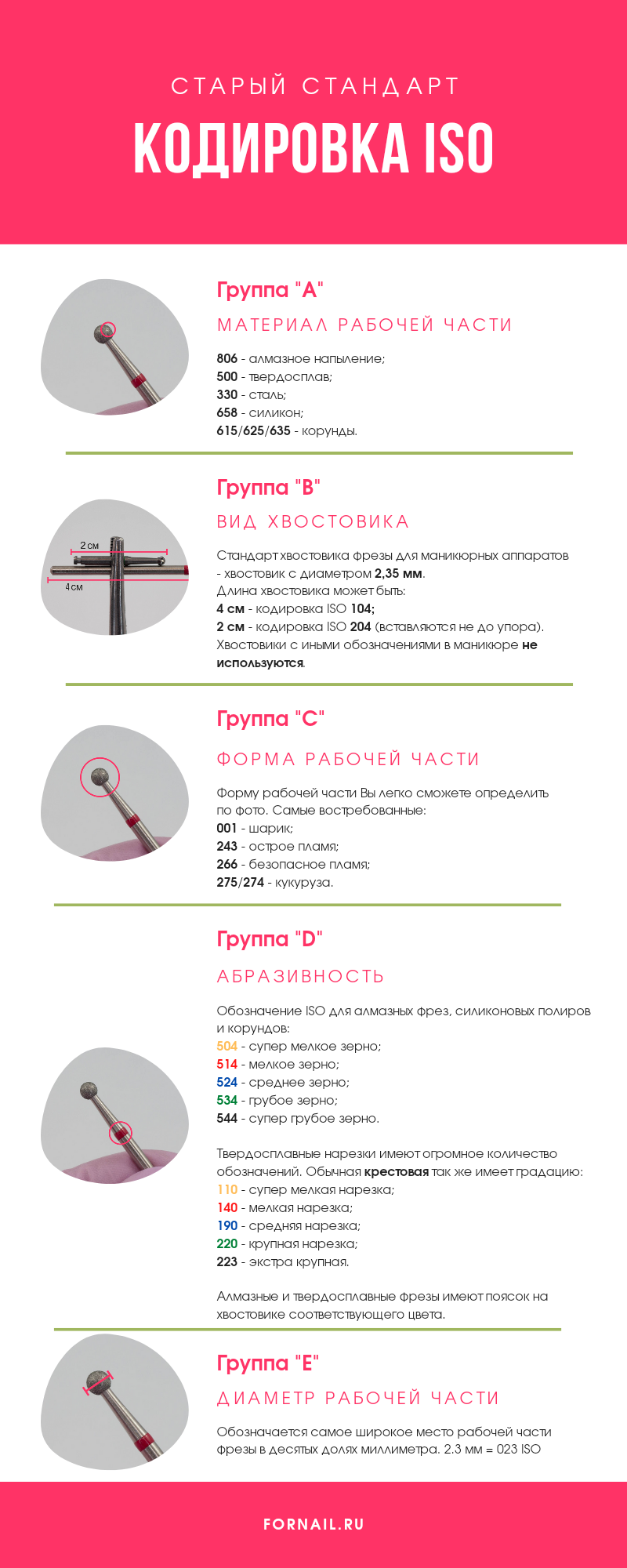

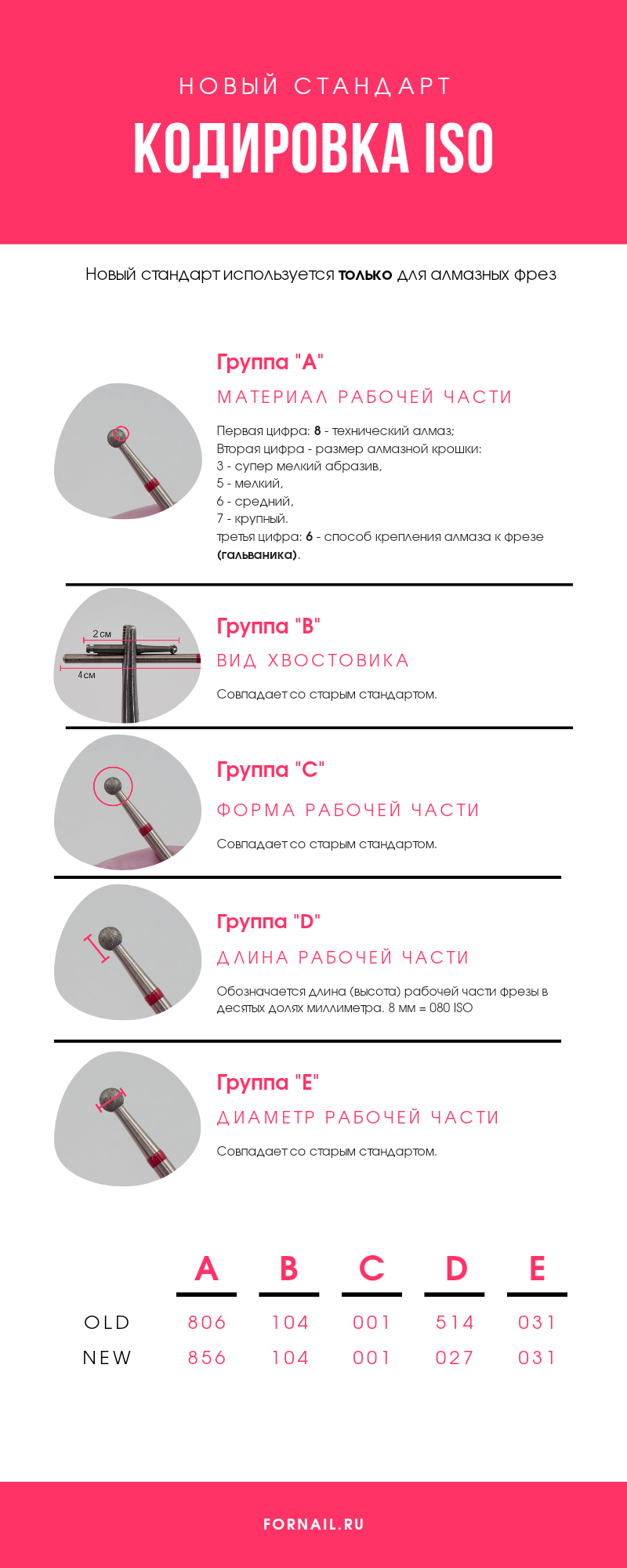

Её код ISO 806 104 001 514 031 или 856 104 001 029 031 (новый стандарт ISO)

  • Где первые три цифры - группа А, которая содержит информацию о материале рабочей части фрезы (ее голове).

806 — это всегда алмазное напыление, где на металлическую форму (болванку) нанесены зерна искусственного алмаза. 80 - означает материал, искусственный алмаз; 6 - то, как держатся алмазы на болванке фрезы.

Обозначение 856 - по новой стандартизации ISO включает в себя еще и обозначение размера зерна, от него зависит грубость фрезы, ее абразивность. В старом варианте кодировки этот параметр - вынесен в отдельную группу цифр.

Размер зерна, так же обозначается цветным кольцом на хвостовике фрезы и имеет вот такую градацию:



504/846

 супер мелкое зерно

желтое кольцо

514/856

мелкое зерно

красное кольцо

524/866

среднее зерно

синее кольцо или без кольца

534/876

крупное зерно

зеленое кольцо

544/886

очень крупное зерно

черное кольцо



  • Вторые три цифры - группы и L2, содержат информацию о типе хвостовика (ножки фрезы).

По международному стандарту для маникюрных аппаратов хвостовик фрезы - 2,35 мм. Он подходит как ко всем аппаратам Marathon, Strong, Micro NX и РЭСТАР, так и к большинству китайских моделей.

Цифра 10 - в этой группе цифр говорит о том, что толщина хвостовика - 2,35мм и он предназначен для прямого наконечника (микромотора), который как раз используемого в маникюре. Цифра 4 - говорит о длине хвостовика, с учетом рабочей части фрезы и равна 4 см.

Так же, для маникюрных аппаратов подходят фрезы с обозначением хвостовика - 204. Такая фреза имеет меньшую длину хвостовика с учетом рабочей части и равна - 2 см.

  • Третьи три цифры - группа C. В ней содержится информация о форме рабочей части фрезы. Эту группу подробно мы разбирать не будем, так как нужную форму Вы сможете выбрать по фото или описанию фрезы.

Скажем только то, что у фрезы "шарик" - обозначение всегда будет 001, а у всеми полюбившееся фрезы "пламя" - 243 или 244.

  • Четвертые три цифры, группа L1 - появилась в новом стандарте для алмазных фрез и содержит информацию о длине рабочей части фрезы. По старому стандарту на этом месте находилась информация о размере алмазного зерна.
  • Пятая группа цифр - D, содержит информацию о диаметре рабочей части фрезы. Здесь указано наибольшее значение диаметра, самая толстая часть головки алмазной фрезы.
